générer une tension négative - Page 1

je prévois un petit montage qui va contenir un DAC0800 et quelques AOP.

Je me rends compte que créer une masse virtuelle et cabler le DAC0800 en unipolaire est bien chiant, du coup je voudrais tenter la génération de -5V sur la carte.

Je vais alimenter ~4 AOP de type LM358 et le DAC. Je pense que les courants dépasseront pas la dizaine de mA.

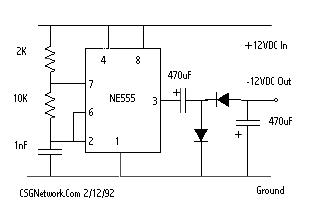

Ce circuit vous semble t il plausible ou totalement idiot pour cet usage? Je me pose des questions sur la stabilité de la tension générée.

Ca me semble correct mais 4 yeux valent toujours mieux que 2.

http://www.csgnetwork.com/ne555c1.html



j'pensais ajouter un étage doubleur pour avoir du -10V, puis une zener ou une 7905 en sortie pour avoir une tension plus stable. ça vous choque ou pas?

Le principe de base me semble bon, après faudra que je reregarde à tête reposée (je suis crevé et je dois me lever à 5h demain, donc je vais pas tarder).

En sortie, pense à rajouter un ou plusieurs condensateurs céramique en parallèle de ton condensateur chimique (ne pas oublier que les condensateurs chimiques deviennent plus inductifs que capacitifs dès que la fréquence s'élève un peu, et que du coup ils ne découplent pas les hautes fréquences).
Rajouter un régulateur linéaire est une excellente idée, la sortie d'un convertisseur comme celui-là étant plutôt crade et pas recommandée pour alimenter des ampli-ops directement.

Si t'as pas envie de te casser la tête, il y a des composants tout faits pour symétriser une tension, par exemple ça.

oh! je connaissais pas, merci du tuyau!

merci pour la réflexion partagée aussi, et repose toi vite

Si t'as besoin que d'un signal qui ne descend pas sous zéro, que tes signaux ne sont pas très rapides et qu'un peu d'ondulation est acceptable, n'oublie pas qu'une PWM + un filtre RC remplacent avantageusement un DAC et tout le bazar qu'il y a autour.

Il y a aussi des DACs commandés en SPI ou I²C moins chiant à utiliser que le DAC08, et qui sortent directement une tension :
http://focus.ti.com/docs/prod/folders/print/dac5311.html par exemple.

ouais il est chiant, mais le but était d'éviter les CI exotiques. celui la est trouvable chez selectronic avec le ne555.

je veux pas de DAC à port série pour éviter le jitter, au moins avec un parallèle, je sais à quel moment la sortie est mise a jour.
et le signal sera bipolaire, ça me semble plus simple à gérer qu'une masse virtuelle à 2,5V, en plus j'aurai plus de dynamique.

du coup, a commander un ICL7662, j'ai aussi pris un http://datasheets.maxim-ic.com/en/ds/MX7224.pdf

autant rentabiliser la commande

(pour finir: je travaille sur de la plaquatrous, alors j'aime bien mes vieux DIL \o/)

squalyl (./5) :
je veux pas de DAC à port série pour éviter le jitter, au moins avec un parallèle, je sais à quel moment la sortie est mise a jour.

Ben avec un série aussi ; c'est au moment du transfert de l'un des bits (c'est marqué dans la doc normalement).

Pour le reste, OK

c'est vrai. disons préférence perso alors. Je te tiendrai au courant.

l'ICL7660
et puis je le sors de la catégorie "exotique", il était en stock chez selec paris.

par contre j'ai l'impression que ça débite pas beaucoup. Si la tension négative se casse la gueule dès les premiers 10mA, ça va pas être jojo pour des aop

http://www.selectronic.fr/includes_selectronic/pdf/Intersil/ICL7660.pdf

d'après la spec, l'impédance de sortie est 55 ohms, c'est assez élevé. Dans ce cas je passerai au ne 555 avec double étage inverseur pour passer à -2*5V, puis un 7905 pour passer à -5V, en espérant que le bidule débite assez, et que j'aurai assez de place pour 4 belles capas

enfin, pas de souci pour l'instant.

Exactement. D'ailleurs, si tu veux quelques conseils, n'hésite pas m'en faire part.

stu fais la toi? C'est pas pire que de l'ASM pour quelqu'un qui pige quedalle

allez tu seras pas passé pour rien:

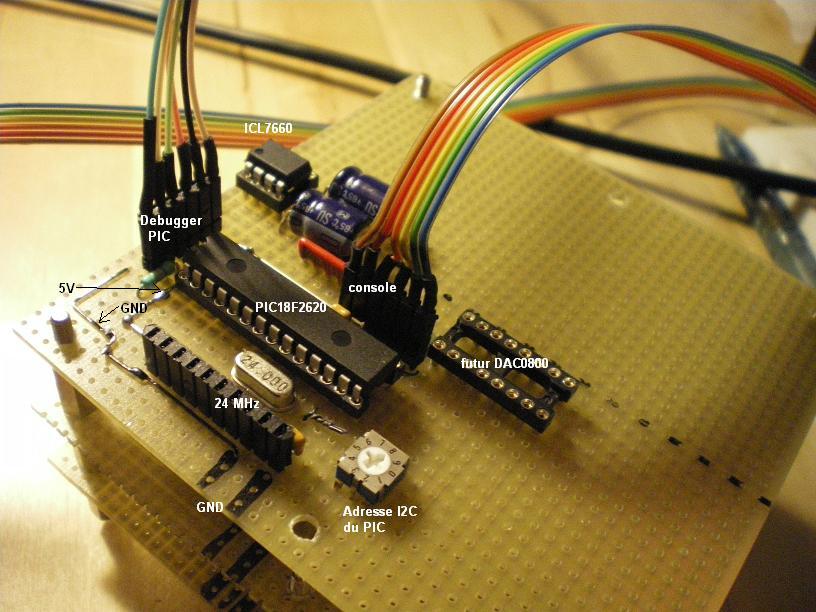

Fichier joint : (IMGP2482_comments.JPG)

Je sens que tu comprends beaucoup mieux du coup

Naturellement En tout cas, c'est bien propre ton montage. Et l'électronique, je vois ça comme une sorte d'asm aussi, t'as les composants qui remplacent les instructions, et après c'est ton immagination et ton savoir faire qui vont limiter tes capacités. Ca doit être passionnant quand on aime bien l'élec de ce type-là

oui. surtout quand après tu mets du code dedans pour le faire mouliner
