je doit brancher un vieux téléphone ptt sur une ligne adsl,

après qq recherche j'ai vu que pour appeler ce n'est pas possible, les impulsion des touches ne s'envoyant plus de la même manière sauf en suisse
mais visiblement on peu tout de même faire sonner le tel et prendre la communication avec,

'fin bref mon soucis est que le tel n'as pas de prise femelle pour brancher un bête câble, et je ne trouve pas de shema

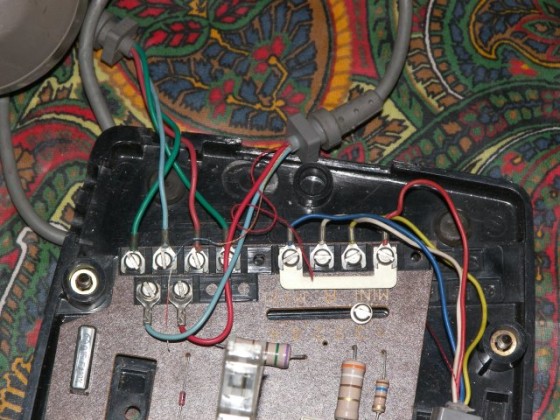

voici l'intérieur de la bête


j'ai aucune idée de ce que à quoi corresponde les bornes,

aussi, le but étant aussi de pouvoir appeler, je vais brancher un tel classique sur la même box (freebox v5), comment marche une multiprise téléphone ?

Pas dit que ça marchera pour recevoir des appels non plus, il me semble que les boxes Internet ont des problèmes pour faire fonctionner les sonneries mécaniques des vieux téléphones.

Le schéma est souvent imprimé sur une étiquette collée à l'intérieur du boîtier plastique. Sinon normalement c'est celui sur cette page :
http://www.telephonecollectors.info/index.php?option=com_docman&task=doc_details&gid=1926&Itemid=11

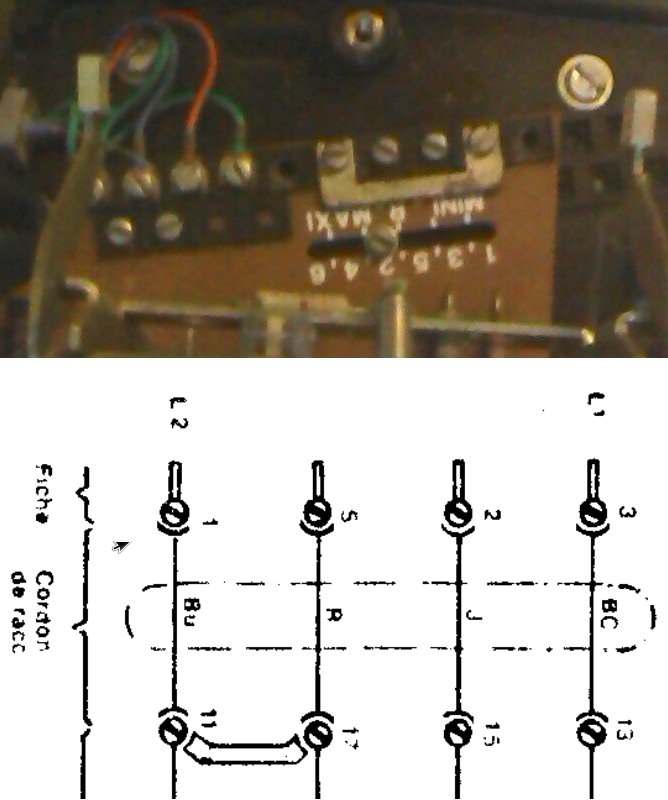

Les numéros sur le schéma ont l'air de correspondre à ceux de cette image :

Le 1 et le 5 doivent être reliés ensemble si ce n'est pas déjà fait dans ton téléphone.

Mais franchement, pourquoi utiliser un téléphone aussi vieux ?

ça fait rétro

Et bien qu'il en prenne un récent avec un miroir au-dessus, tout simplement

j'avoue ne pas avoir regardé à l'intérieur du capot
merci pour le schéma et le site

c'est pas pour moi mais pour les grand parents ^^

je pense que justement la sonnerie leur fera l'effet inverse du miroir

Ouais enfin je veux bien qu'ils n'aiment pas les nouveautés et tout ça, mais je pense qu'ils devraient arriver à maîtriser un nouveau téléphone quand même (surtout s'ils doivent en utiliser un autre pour appeler)

Au pire, s'ils veulent absolument garder le même, il y a eu des téléphones identiques mais avec un clavier à fréquences vocales ; ça peut se trouver dans les brocantes. À voir si ça marchera sans problèmes sur une ligne VoIP par contre, je pense pas qu'il y ait beaucoup de gens qui ont essayé

y'a forcément un machin à base d'arduino qui transforme les séquences d'impulsions en codes DTMF, pour utiliser les téléphones modèle sasfépus sur des lignes modernes

dans ce cas tu chopes un tel normal, tu récupères l'électronique, et ce potentiel montage fera le reste

Oui j'y ai pensé aussi, quelqu'un a bien dû bricoler un truc dans ce genre

ils les maîtrisent très bien les nouveaux, mais la ils viennent de retrouver le vieux par hasard et il étaient super content de pouvoir réentendre la sonnerie, ils l'ont même déjà fixé au mur (c'est un modèle vertical)

bref j'ai plus ou moins pas le choix, et ça ne coûte pas grand chose de simplement brancher et tester

---

en zappant le filtre, le câblage donné ici va bien fonctionner pour passer des deux fils vers le rj11 ?

ensuite, pour "dédoubler" la ligne rj11 partant de la freebox, je met un sucre ou je doit me taper des composants et soudures ?

visiblement les deux fils ne sont pas "polarisés", je peut les intervertir, mais je ne comprend pas ou les brancher



pour moi les bornes ou brancher la ligne étaient les 4 de droite, l'écouteur lui est à gauche
sur le schéma les 1 et 2 sont reliées mais sur le tel ce sont les 1 et 4 ???

je branche sur les deux libres sous l'écouteur ou sur les deux centrales des bornes de droite ?

oui j'avais trouvé ca : http://www.instructables.com/id/Rotary-dialer-PIC-interface/

pour convertir un vers l'autre .. mais bon ça ira, je laisse ca pour 0² et ses propre grand parents :-D

r043v (./11) :
en zappant le filtre, le câblage donné ici va bien fonctionner pour passer des deux fils vers le rj11 ?

Oui.

r043v (./11) :
ensuite, pour "dédoubler" la ligne rj11 partant de la freebox, je met un sucre ou je doit me taper des composants et soudures ?

Suffit de brancher en parallèle, y'a pas de composants à ajouter.

r043v (./11) :
visiblement les deux fils ne sont pas "polarisés", je peut les intervertir, mais je ne comprend pas ou les brancher

Bon alors :

Schéma avec les couleurs
Donc tu branches l'un des fils à l'emplacement du fil blanc sur l'image, et l'autre à la position du fil bleu. C'est tout, pour les deux autres vis il n'y a rien à raccorder (sauf le pont en métal qu'il faut laisser tel quel).

parfait !! merci beaucoup :-D
