je suis pas électronicien donc j'ai pas trop l'expertise pour donner un avis poussé
mais j'avais pris un petit DSO112A à l'époque parceque j'avais pas 300€ a mettre pour m'équiper d'un vrai oscillo
les fonctionnalité sont pas très poussé mais ça dépanne pour l’essentiel.
maintenant j'ai pu récupérer un vrai oscilo rigol ds1052e, c'est quand même plus confort

visiblement y'a moins cher que le DSO112A maintenant (à l'époque c'était dans les 50€ je crois), je peut l'amener a l'AC si tu veux tester

Merci. Je vois que le DSO112A a 2 MHz de bande passante, je sais d'avance que ça n'ira pas pour ce que je veux en faire (m'enfin c'est toujours mieux que les 200 kHz de celui qu'on voit à droite dans la vidéo). Donc pas la peine de l'amener juste pour moi, à moins qu'il puisse être utile sur place

J'ai creusé un peu le sujet via les forums d'EEVblog. Il y a une liste (partielle) des modèles du marché ici : https://www.eevblog.com/forum/testgear/portable-oscilloscopes-list/

On trouve de tout en matière de spécs et de prix, de l'oscillo-"jouet" à 15 € jusqu'à ceux avec 200 MHz de bande passante, multimètre et générateur de fonctions intégré.

Ce qu'il en ressort globalement :
- les marques* Hantek et Owon semblent être honnêtes pour ce qui est de la qualité, mais il reste des bugs logiciels parfois gênants
- les marques moins connues (comme Zeeweii) ont tendance à tricher/mentir sur les spécs réelles de leurs appareils

(* sachant que certaines marques fabriquent aussi pour d'autres, par exemple la gamme Multicomp Pro MP72xx vendue chez Farnell est apparemment faite par Owon)

Les oscillo Hantek tendent à avoir des logiciel open source, après je ne peux pas dire de la qualité de l’un ou l’autre.

Je suppose que tu veux parler de softs qui tournent sur PC, pas du firmware proprement dit ?

Oui, mais il parles peut être pas des même appareils, je pense au oscillo USB

Ah oui, ce n'est pas la même chose, là il s'agit des oscillos "qui tiennent dans la main" (autrement dit, grosso modo au form factor d'un multimètre). Je ne sais pas s'ils supportent une connexion USB, mais l'intérêt est moindre, vu qu'ils sont plutôt destinés à être utilisés dans des situations où tu ne trimballes pas un PC avec toi.

d'expérience les hantek c'est de la merde pour tout ce qui dépasse un signal de "fréquence audio"...

je voulais visualiser un oscuillateur 10 MHz, c'est impossible. on voit rien.

ne pas oublier que ca sort sur un tuyau usb similaire aux petits analyseurs logiques clone de saelae a 4 euros sur aliexpress, basés sur du cypress fx2, donc genre 24 Mo/s de bande passante par beau jour quand le PC est pas trop chargé, a 2 canaux ca fait max 12 MHz de bande passante par canal, donc aucun espoir de voir un signal de plus de 3-5 MHz correctement. Et c'est transmis par bursts avec des temps morts, donc impossible de conserver la phase a long terme d'un signal. Inutile d'essayer d'en faire un SDR par exemple.

squalyl > bon à savoir.

J'ai passé plusieurs heures à me documenter, et il semble que la meilleure option à prix raisonnable (< 300€) soit les modèles Owon HDS2xxx.
Les spécs sont carrément intéressantes : ça va jusqu'au combo oscillo 200 MHz (1 Gsp/s) + multimètre 10 000 points + GBF dans un même appareil compact. Potentiellement super utile sur le terrain pour toutes sortes de trucs, sans devoir transporter une valise de matos.
Ceux qui ont acheté et testé trouvent que quand ça marche, ça marche bien.

MAIS

Y'a des bugs qui peuvent induire en erreur (pas mal ont été corrigés, mais de nouveaux ont été trouvés)
Et aussi bien le hardware que le firmware sont géré en mode "chinois" (y'a plusieurs versions pas compatibles entre elles, le suivi et le contrôle qualité sont... assez chaotiques).

Et ça, ça m'embête vraiment. Parce qu'un outil limité mais dont les limitations sont connues, c'est une chose. Un outil avec des bugs/limitations inconnu(e)s, c'est au minimum pénible, au pire ça induit en erreur et ça fait perdre du temps.

J'étais prêt à prendre une marque un peu plus "sûre" quitte à avoir des spécs moins bonnes pour le même prix, mais ça n'a pas l'air d'exister. L'entrée de gamme chez Siglent commence aux alentours de 700 €. Tektronix et compagnie, j'en parle même pas.

Du coup je sais pas quoi faire. Fait chier.

J'ai commandé ça :
https://www.amazon.fr/hexagonale-Changement-Autoserrant-Adaptateur-Convertisseur/dp/B0CQT275HC


L'idée serait de le combiner avec le tournevis électrique qui me sert pas pour en faire une petite ponceuse-perceuse autonome.

Je vous dirais si ça marche quand je l'aurai reçu.

Bonne idée, après l’efficacité ne sera peut-être pas au RDV vu que le moteur d'une viseuse sera sans doute plus lent (mais avec plus de couple) que celui d'une ponceuse.

Oui, mais ce serait plutôt pour faire des travaux de précision, comme par exemple décaper le vernis sur un PCB, ou enlever la corrosion sur du métal. Donc je me dis qu'avec un peu de chance, ça suffira.

Zerosquare (./102) :
Oui, mais ce serait plutôt pour faire des travaux de précision, comme par exemple décaper le vernis sur un PCB, ou enlever la corrosion sur du métal. Donc je me dis qu'avec un peu de chance, ça suffira.

Pour ça je suis parti sur le limes à ongles action

Quand elles sont en rayon ça vaut entre 3 et 7 euros

C'était ma première idée aussi (vu que tu en avais parlé), mais ils n'en ont pas dans le magasin près de chez moi, et ils ne savent pas quand/si ils en recevront (et chez Gifi non plus). J'ai vu des limes à ongles du même genre sur Amazon, mais aussi pas mal de commentaires disant que c'était de la camelote qui tombait rapidement en panne...

Verdict : pour poncer, c'est effectivement pas idéal à cause de la vitesse de rotation, mais on s'en sort avec de la patience (d'un autre côté, c'est un avantage pour pas risquer d'enlever trop de matière, quand on a deux mains gauches comme moi).

Et pour couper des pistes ou percer des petits trous, ça marche plutôt bien.

J'ai acheté des pointes de touche audiophiles pour mon multimètre :

Depuis, mes mesures électriques sont nettement améliorées, chaque chiffre se perçoit avec une clarté remarquable. Même mon perroquet a constaté la différence

Et pour pratiquer l'acupuncture sur les PCBs récalcitrants, des petites pointes bien piquantes et pas chères :
https://www.reichelt.com/fr/fr/shop/produit/sonde_de_test_diametre_2_mm_noire-13110
https://www.reichelt.com/fr/fr/shop/produit/sonde_de_test_diametre_2_mm_rouge-13109
(attention : c'est prévu pour des fiches banane de 2 mm, donc adaptation à prévoir pour les multimètres classiques avec des bornes de 4 mm)

Clairement les câbles silicones c'est quand même vachement plus pratique que ceux d'origine qui bien que souples, paraissent désormais super rigides

Suite du ./88 un an plus tard : j'ai finalement craqué et commandé ce modèle-là :
https://eleshop.fr/owon-hds271-handheld-digital-oscilloscope.html

À 120 € pour le combo oscillo 1 voie 70 MHz + multimètre + générateur de fonction dans un volume aussi petit, même si ça se révèle pas suffisamment fiable pour être un "vrai" instrument de mesure pro, ça devrait quand même pouvoir servir pour du diagnostic rapide. Je le ramènerai à l'AC, ce sera une bonne occasion de le tester en conditions réelles

Pour les petits budgets, il existe également des versions moins chères à 40, 25 et 1 MHz de bande passante.

Bilan après avoir rapidement testé à l'AC pour diagnostiquer un Atari Falcon : l'UI/UX est perfectible, mais ça rend bien service, et c'est pratique d'avoir multimètre et oscillo dans le même appareil (à noter que les entrées du multimètre et celles de l'oscillo sont distinctes, ça peut être un avantage ou un inconvénient suivant les cas).

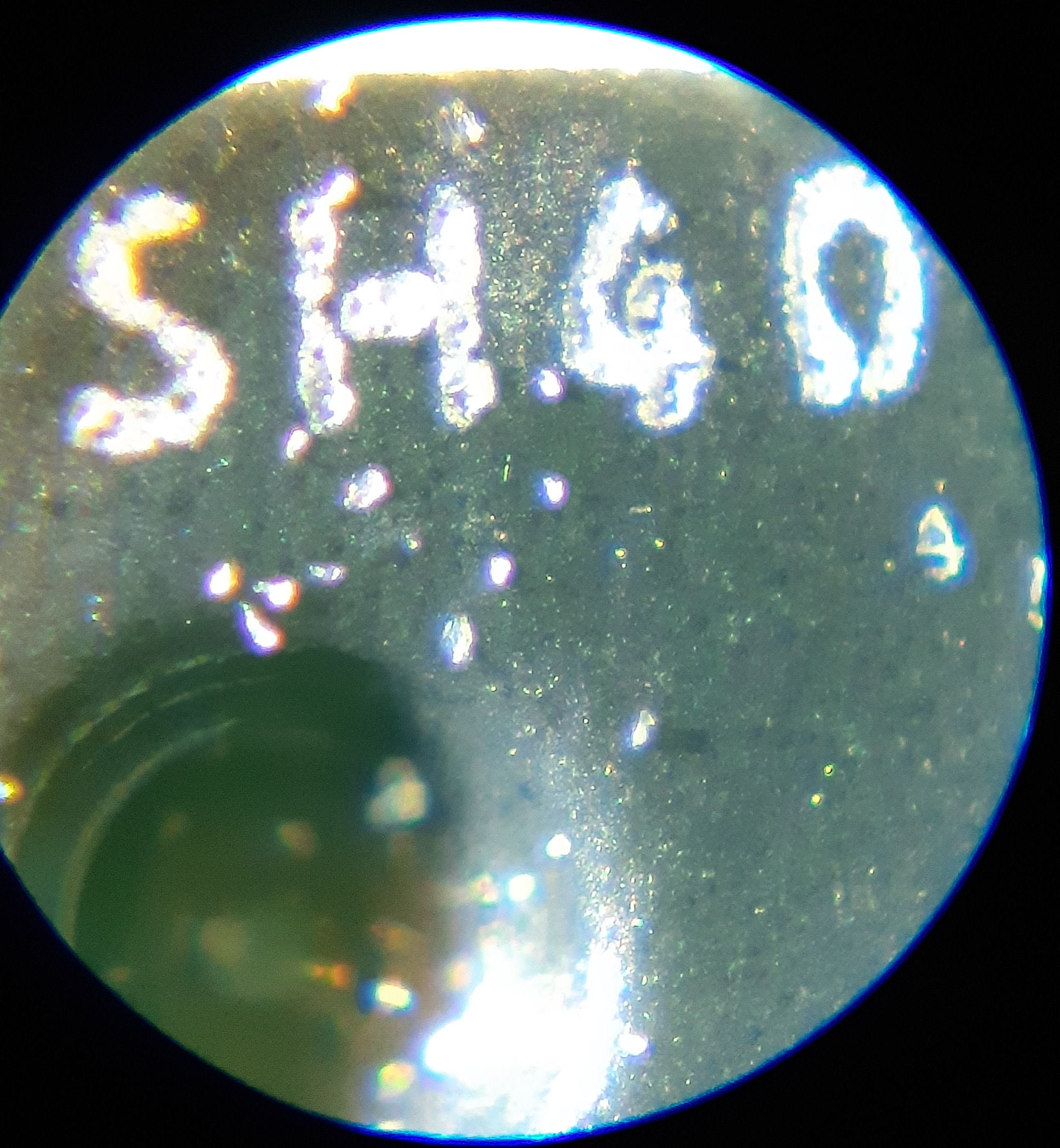

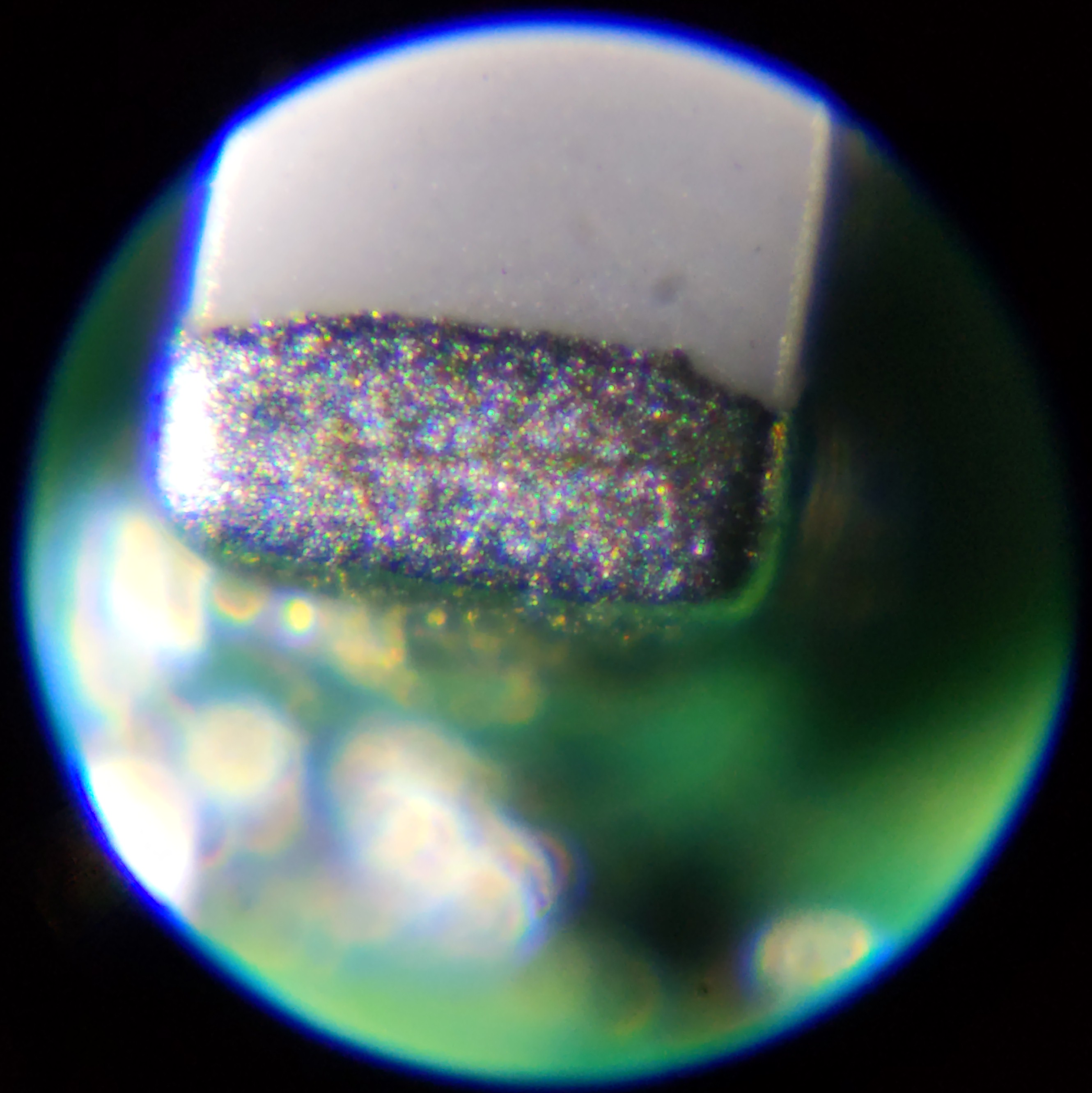

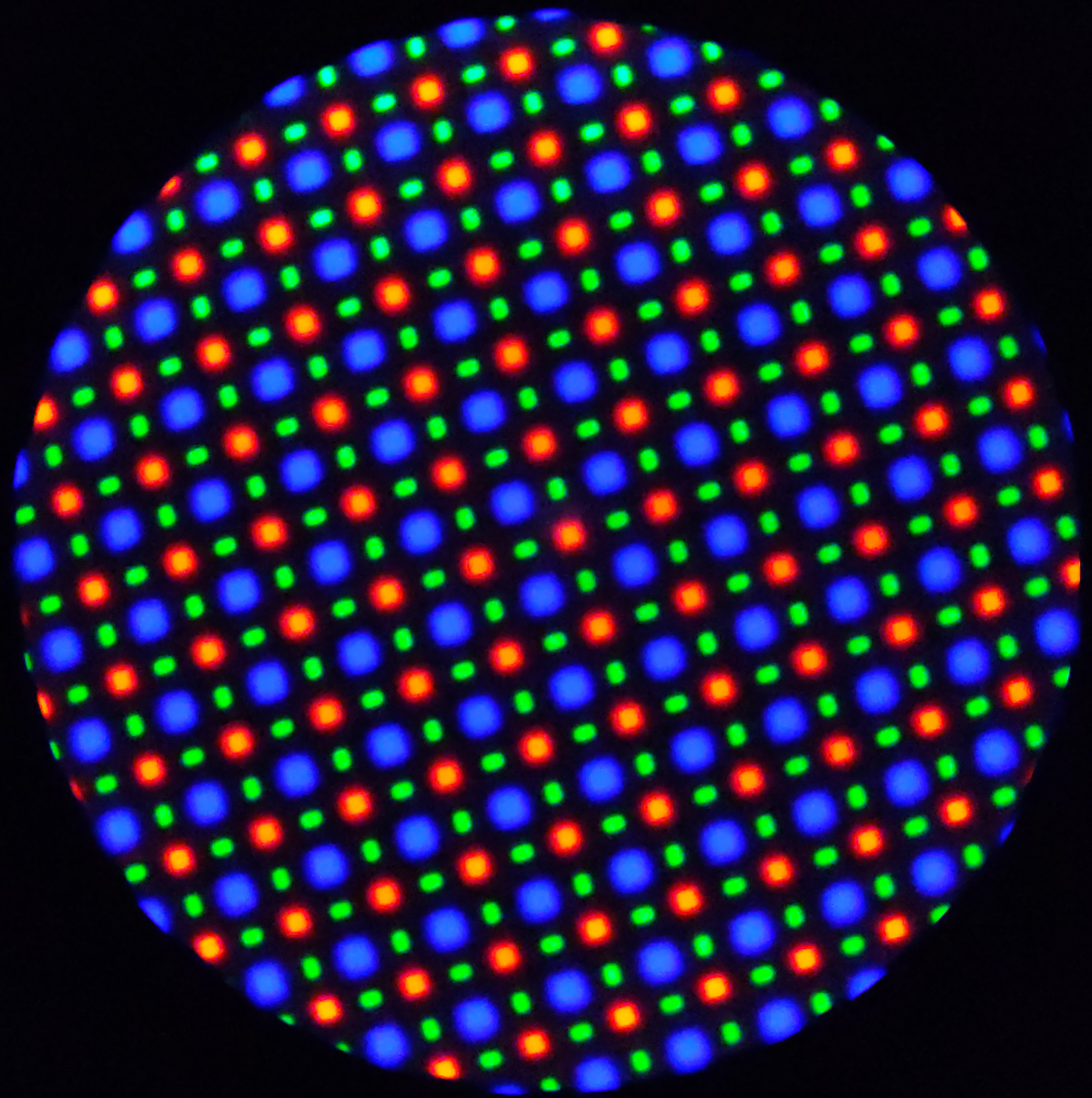

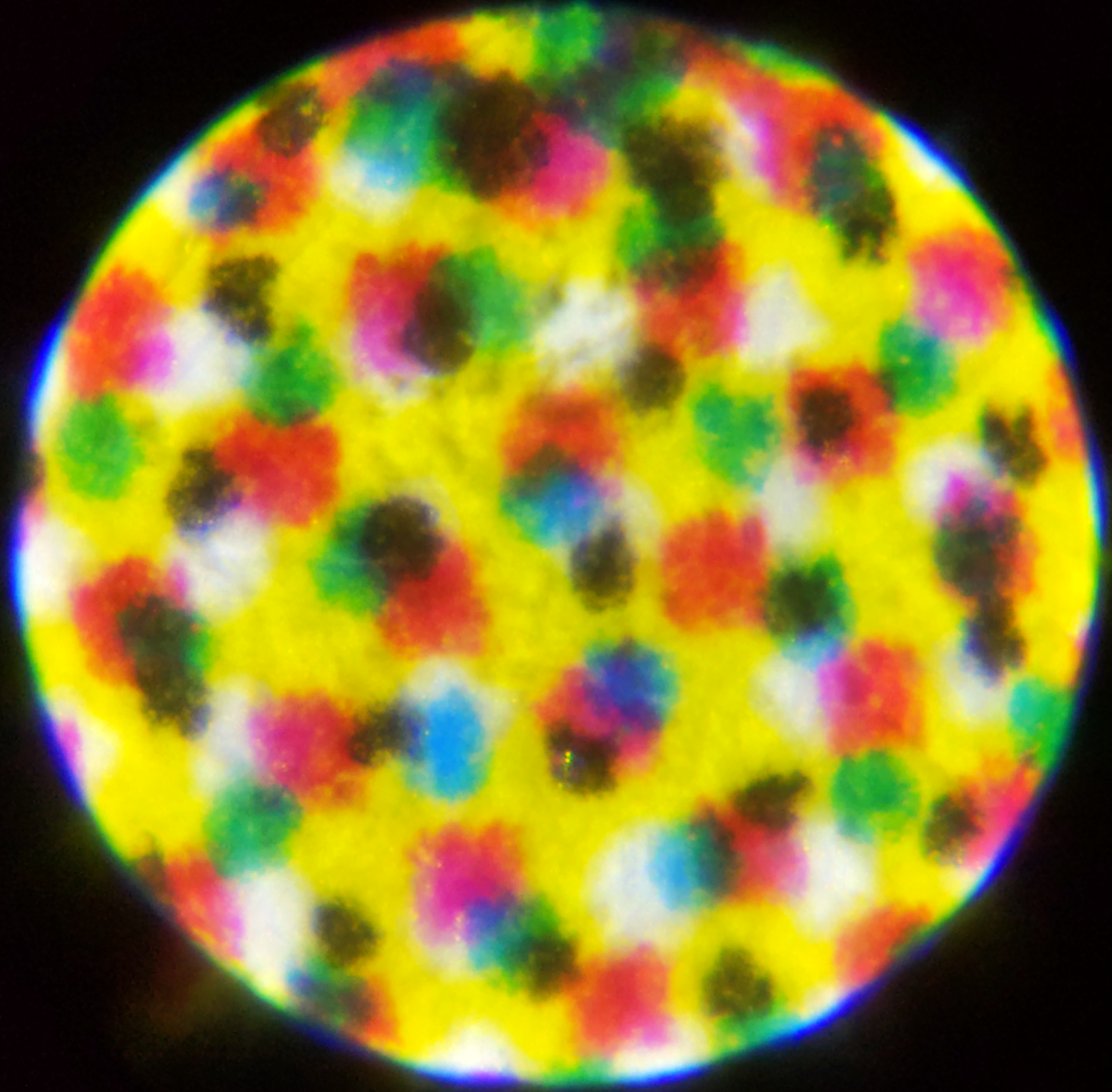

Testé également :

• Fer à souder Atten ST-2065D

Fer à souder autonome 65 W, avec réglage de la température et afficheur LCD. Pour ceux qui ont un budget trop serré pour le combo Pinecil + alim. USB-C + câble en silicone, ça fait le boulot correctement (testé à l'AC pour changer la puce d'horloge d'un Atari Falcon). Petit défaut : risque d'appuyer accidentellement sur les boutons quand on tient le fer.

• Nettoyeur automatique de panne

Le côté automatique est un peu anecdotique (il faut parfois insérer la panne plusieurs fois pour qu'elle soit nickel), mais contrairement aux supports avec des copeaux métalliques, ça a le gros avantage de ne pas projeter d'étain à l'extérieur. Et le prix est correct, comparé aux tarifs délirants des nettoyeurs automatiques "de marque".
