Je viens de me rendre compte que mon MVS de Windjammers n'affiche pas les textures de sable sur le terrain Beach.
Acheté sur ebay en janvier, je l'avais testé vite fait sur un vieux lcd bas de gamme et je croyais que c'état juste un probleme de couleur mal calibré mais maintenant que j'ai un setup CRT j'ai vu que le problème vient du mvs mais c'est trop tard pour faire réclamatrion au vendeur ^^
!

Est ce que quelqu'un sait d'ou vient ce genre de problème et si c'est eventuellement réparable, ou ya rien a faire. ( Je peux le ramener a la prochaine soirée si besoin).
C'est uniquement sur beach, et le mini jeu du chien, le reste du jeu marche a 100%

Photo du problème (ignorer l'ondulation)




Pour rappel voici a quoi beach ressemble normalement

Tu as essayé de baisser les potentiomètres R/G/B sur ton SuperGun ? On dirait que les niveaux sont réglés trop haut : si tu regardes les briques en bas de l'écran, qui sont à peu près de la même couleur que le terrain, on ne voit pratiquement pas la texture dessus non plus sur ta photo (alors qu'on la voit bien sur le screenshot).

Bonne remarque de Zero

Oui Zerosquare c'est ce que je pensais aussi d'ou ma non inquietude au début, mais après avoir toucher les reglages rgb (sur le moniteur car slot consolisé) je me suis rendu compte que non c'est pas les couleurs qui sont trop saturés mais bien le sable qui est remplacé par du blanc. Sur les autres terrains et les autres jeux c'est nickel.

Ma photo est pas terrible en vrai ca rend moins clair et l'autre est un screenshot d'emulateur donc pas représentatif, j'en ferais une meilleur demain sur un lcd ce sera plus criant.

Si ton slot sort des signaux trop élevés, tu ne pourras pas forcément compenser avec les réglages du moniteur. Il n'y a vraiment rien pour régler directement sur le slot ?

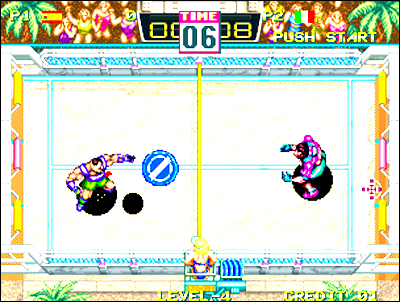

C'est possible que ce soit un bug qui n'ait rien à voir mais c'est assez étrange ; et si on augmente artificiellement la luminosité sur le screenshot, on obtient quelque chose qui ressemble beaucoup à ta photo :

C'est troublant en effet.... Non il y a rien sur le slot a priori, acheté d'occaz, la consolisation avait été faite chez otaku store donc ce serait étonnant qu'ils aient foiré ça. Je vais les contacter aussi.

Peut être qu'effectivement la consolisation rend le RGB trop saturés, je trouve les jaune/blanc un peu trop vif sur d'autres jeux aussi mais pas a ce point la, c'est le seul jeu ou il y a carrément un élément graphique qui disparait, et le seul terrain du jeu. Et le reste des couleurs passent bien.

Du coup la solution serait de mettre des résistances sur les pistes du RGB sur le slot ?

Je vais amener mon mvs de windjammers a la soirée du 10 septembre pour le tester sur le matos de l'asso comme ça j'aurai le coeur net si le problème vient du jeu ou du slot.

Oui c'est "rattrapable" avec des résistances en série avec les signaux RGB en sortie.

Je connais très peu le MVS, mais il n'y a pas un menu de test avec une option pour afficher une mire de couleurs ? Ça serait un bon moyen de vérifier.

Oui il y a un menu XD

On verra çà samedi Yohanov : mais effectivement dans un 1er temps il faut aller dans le menu des réglages MVS pour voir dans la mire si quelque chose cloche en colorimétrie

J'ai pu tester ca samedi soir, le jeu n'a pas de problème, bien vu Zerosquare. C'est donc lié a a consolisation et aux signaux.
J'aurais du amener mon slot pour vous montrer le problème zzz.


La colorimetrie m'a l'air OK.
https://drive.google.com/file/d/0B6L8SSX_snAXdll6WXJtblA0bEk/view?usp=sharing

C'est juste le jaune qui déconne lol... Et une image un peu trop claire globalement.

Je contacte otaku store, je ne l'ai pas acheté directement chez eux mais en occaz et ils ne font plus de consolisation donc rien ne les oblige a m'aider mais je pense qu'ils vont au moins essayer .
Je vous tiens au jus et merci pour votre aide

Le Jaune etant un melange de Rouge et Vert...

Si ta photo est représentative de la réalité, il y a bien un souci : pratiquement toute la moitié de droite des barres est unie, alors qu'on devrait distinguer les différents rectangles.

Oui c'est representatif, même en mettant les couleurs au minimum sur le moniteur ça reste unie. Ok donc les signaux sont definitivement trop forts

Otaku m'a dit d'ajouter 3 résistances de 75ohms sur les couleurs R G et B, dans la fiche peritel, ainsi qu'une résistance de 470ohms sur la synchro. Vous confirmez ? Je suis pas trop bricoleur mais je vais tenter le coup.

Leur réponse sous entend qu'il l'avait vendu avec le problème au propriétaire original donc bof pour leur réputation.

Si c'est vraiment ca, ce n'est pas la carte qui a un probleme, mais le cable peritel.

Difficile de connaître la bonne valeur de résistance sans faire de mesures, mais 75 ohms pour R/G/B devrait déjà améliorer significativement les choses.

Godzil > c'est une consolisation d'un système d'arcade, donc le câble Péritel est fait sur-mesure et vendu avec, logiquement.

Zero: j'en suis conscient, mais est-ce que le cable peritel est bien celui qui etait avec la carte a la base?

Je sais pas si les câbles sont standards sur ce genre de trucs, mais c'est pas bête comme hypothèse oui.

J'ai des doutes aussi, la peritel etant tres franco-francais..

Plus vraiment, ça fait pas mal de temps que c'est devenu standard en Europe (sur les télés en tout cas, même si le câble n'est pas toujours fourni avec les consoles en dehors de la France).

Je sais mais je suis pas sur que ca ai été un reflexe comme ca a pu l'etre en france (cf les consoles vendu sans)

Vu que je suis genre le 4ème ou 5ème propriétaire du bousin, serait il possible qu'un des précédents propriétaire ait remplacé le cable fourni d'origine avec un cable neo geo standard pour AES et ce serait ça qui cause le problème ???

C'est une hypothèse qui me parait avoir du sens en tout cas, et qui disculperait Otaku, mais ça ne change rien a mes options pour résoudre le problème.

Peut-être, oui.

Ça date de septembre mais si je peux ajouter trop de détails...

Un slot MVS est censé sortir de la vidéo entre 0 et à peu près 3.5V sans charge. Si on colle la sortie JAMMA direct dans une entrée péritel 75 ohms, la télé voit 1.35V soit presque le double des 0.7V admis, ce qui correspondrait au fait que la moitié droite des barres de couleurs soit "cramée": c'est la télé qui limite à 0.7V.

Du coup je +1 pour 75 ohms et un condensateur, voir même 150 ohms (avec 75 ohms j'ai 0.9V).

furrtek (./24) :
Ça date de septembre mais si je peux ajouter trop de détails...

Un slot MVS est censé sortir de la vidéo entre 0 et à peu près 3.5V sans charge. Si on colle la sortie JAMMA direct dans une entrée péritel 75 ohms, la télé voit 1.35V soit presque le double des 0.7V admis, ce qui correspondrait au fait que la moitié droite des barres de couleurs soit "cramée": c'est la télé qui limite à 0.7V.
Du coup je +1 pour 75 ohms et un condensateur, voir même 150 ohms (avec 75 ohms j'ai 0.9V).

Merci furrtek il n'est jamais trop tard.

Avec l'ajout des résistances l'image est nickel !
