Bonsoir,

Je viens de rentrer un C64, qui affiche un ecran noir.
C'est un C64 avec une modif péritel RGB.
En démontant la machine, je suis tombé sur la platine RVB. C'est un modèle ATV PAL-RVB 14-03-34.

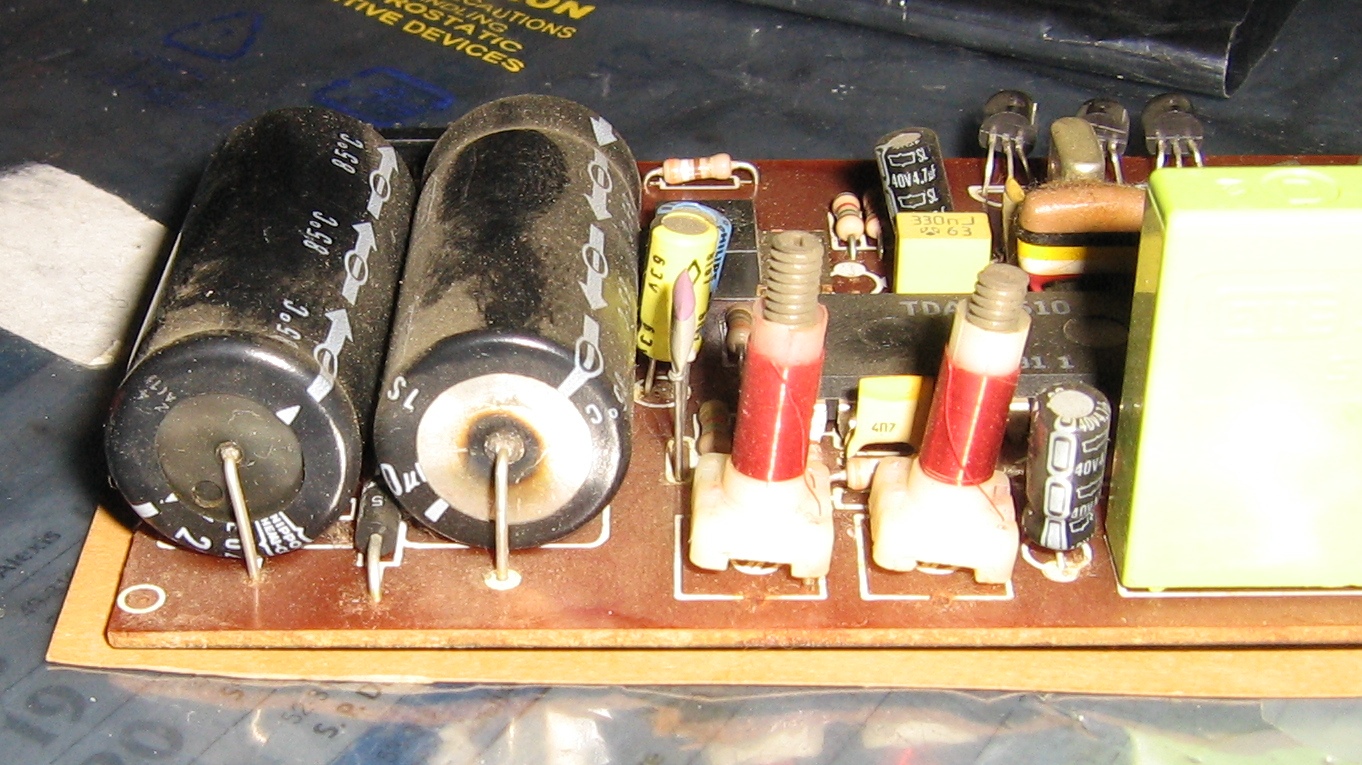

Les 2 gros condensateurs semblent avoir pris chère : Fichier joint :
Je pense qu'ils sont mort.

J'aurais 2 questions :
Y'a t'il un moyen de tester la machine sans la carte RVB ? A priori, les pistes d'origines sont coupées ?

Les condensateurs sont des 2200uF 25V. On trouve ça facilement, mais la taille n'est pas la même : Ils sont beaucoup plus petit.
Ok, l’électronique a fait des progrès, mais là !!

A+
Tophe

Oui on doit pouvoir tester sans la carte, mais comme je ne sais pas exactement ce que la modif implique, il vaut mieux demander à NTRS :


Pour la taille des condensateurs, c'est normal, ceux-là ont 30 ans voire plus... on a progressé depuis

Hello Zerosquare,

En effet, on a bien progressé.
Après, j'ai réalisé que ces condensateurs sont coaxial et non radial. On dirait que les Coaxial sont un peu plus gros.

Par contre, j'ai fait un test avec la sortie antenne. Mon téléviseur (écran plat multi standard) accroche bien un signal, mais l'écran reste noir. Je ne pense pas que la carte RVB soit le problème.
Sur ce forum, un utilisateur a posté des photos d'une restauration à l'état initial (sans modif procep) de la sortie vidéodu C64. Je tenterai ça ce week-end.

A suivre,
Tophe

Zerosquare (./2) :
Oui on doit pouvoir tester sans la carte, mais comme je ne sais pas exactement ce que la modif implique, il vaut mieux demander à NTRS :

le plus importants c'est qu'il ne faut jamais utiliser un cable video numero avec un platine RVB sur C64, ils ont changé le pinout de la din

regarder ce beau boulot d'andreas sur cette platine ici topics/164563-c64-reparation-de-la-platine-rgb-par-andreas

Ça peut venir du téléviseur aussi, certains n'aiment pas les signaux vidéos des vieilles machines. Tente avec un vieux téléviseur ou moniteur cathodique, si tu en as un.

Bonsoir,

Merci pour vos retours.

Le televiseur semble accepter les signaux d'antennes du C64. J'ai essayé un autre C64, et un C64G, et j'ai une image couleur (au passage, légèrement mieux que ce composite).
Avec le C64 HS, la recherche tombe bien sur un canal, mais l’écran est noir.
Je vais restaurer la sortie "standard" avec le post d'Andreas (merci à lui).

Ensuite, je vais essayer d’échanger quelques composants, mais peu son sur socket . Un texte de Ray Carlsen donne quelques pistes : PLA, une RAM U10, Kernal ...
Pour le moment, aucune RAM ne chauffe, mais les autres composants, oui.

A+
Tophe

si je me rappelle bien le tunner est deconnecté sur les C64RVB, faudrait que j essaye

Merci pour l'info, ça peut m'aider.
CE qui m'a surpris, c'est que le canal pour ce C64 n'est pas le même (enfin, la TV n'a pas trouvé le même) que sur mes autres C64.
Sur le C64, il parle quand même de sortie UHF, mais en noir et blanc.

Fichier joint :

Je vais donc restaurer la sortie.

A+
Tophe

si tu y arrives, il te reste le classic computing 2016 à Nordhorn en septembre

Hello,

Sortie restauré : Pas de changement.
En socket, j'ai pu tester les SID et VIS : Il fonctionne sur l'autre C64.

J'ai commencé à dessouder pour mettre sur support les RAM U10 et U11, mettre des RAM en remplacement : Pas de changement.
J'ai échangé la PLA : Il fonctionne correctement sur l'autre C64.
J'ai essayé une cartouche de diag, mais l’écran reste noir (pas de changement de bord).
J'ai vérifié les 2 regulateurs : Ok
J'ai vérifié les tensions du 6510, et le reset est à l'état haut.

La TV bascule en PAL lorsque j'allume le C64, mais toujours cet écran noir.
Avant de changer le Kernal et le Basic, je vais essayé une cartouche (jupiter / kickman) qui se passe du kernal.

Je me demande si la sortie vidéo n'aura pas un soucis. A part le SID, aucun composant ne chauffe...

A suivre.
Tophe

VIS OU VIC ?

tu peux aussi mettre une autre ROM a la place de la ROM charactere (ca apparaitra bizarre mais tu auras une image)

tu as bien changé le cable comme dans l'article d'ANdreas ?

VIC évidement.

Pour le cable vidéo, j'utilise un câble composite, qui fonctionne avec mes autres C64. Le C64 n'a plus de sortie RVB, mais composite / S-Video.

Je pense poursuivre avec les RAMs, le CPU (6510) ou les ROMs.
Pour les ROMs, j'ai essayé avec un cartouche Diag / dead test. Elles sont sensé passer outre le Kernal ou mieux, le Basic.
Les RAMs peuvent empêcher de démarrer, mais j'ai déjà vu un C64 démarrer avec, mais avoir des caractère bizarre (et du coup, un cartouche diag aide à identifier le chip associé).

Par contre, j'ai de la chance, les composants se dessouder plutôt facilement.

Voici une photo des coupures prés du connecteur vidéo, que j'ai restauré, après retiré le câblage de la carte RVB :
Fichier joint :

A suivre.
Tophe

Hello,

Petit statut :
J'ai testé pas mal de composant (6510, Basic, Kernal, changé les 8 RAMs), sans succés, hormis les RAM, ils fonctionnent.
Je me suis attaqué au circuit logique, et j'ai trouvé !!!
Les 2 multiplexeur de RAMs (7708 / 74S257) sont mort.
Une fois de plus, j'aurais du bien lire les conseils de Ray Carlsen :

U13 74LS257APC or A or AN but not PC (alt MOS7708) LOGIC
Blank screen, less than 38911 bytes free at startup or "garbage"
screen. See U25 Note: MOS77xx series chips have a high failure rate.

D'ailleurs, ces MOS sont remplacés par la suite par des Motorola 74s257.
Les remplaçant sont commandés, je devrait les recevoir rapidement.
Je n'ai pas osé dessouder le 2eme de mon C64 de référence. Ce dernier semble avoir quelques soucis (il démarre, et dans un temps variable, des caractères aléatoires apparaissent, et freeze....)

Concernant la carte RVB, on connait sa source d'alimentation dans le C64 ? (5V ? 9V AV ?)
Je souhaiterai la réutiliser dans un boîtier (une fois les 2 capas changés).

A+
Tophe

je dirai 5V continu et 9V alternatif

Merci ntrs.

La carte RVB serait alimentée par 2 sources ?
La carte RVB possède un connecteur pour être relié à la carte mère du C64.

Du C64 -> Carte RVB :
Je dirais que l'alimentation se fait par le fil Orange, et que le fil Noir juste a coté serait pour la masse.
On a ensuite 2 fils blanc, dont 1 avec un blindage. Je dirais que l'on a le S-video et la luminance ?

De la carte RVB -> C64 (connecteur Video) :
3 fils Rouge Vert Bleu, pour les signaux de la même couleur.
1 fil Noir, la synchro composite je présume.

Si l'alimentation de la carte est du 9V, c'est mort pour la réutiliser. Si c'est du 5V, c'est plus jouable.

Tophe
