yop,


Avec un collègue de ma formation, ingénieur de son état, on se posait une question après avoir réalisé un montage Va Et Vient basique, deux interrupteurs et deux lampes allumées simultanément : l'idée est toujours d'avoir deux lampes, deux interrupteurs, et d'avoir toujours une lampe sur deux allumée, quelque soit le bouton sur lequel on appuie. Les deux lampes basculent évidemment quand on appuie sur un des deux interrupteurs.
Donc en fait, un XOR des sur les deux lampes, inversé après une pression sur un des deux interrupteurs. On n'a pas réussi à mettre au point un schéma électrique.

Mais au final, ça me semble être plus un problème de logique, à implémenter au niveau électrique, chose que je n'ai jamais faite. Ca me semble donc être un problème soluble pour un électronicien. Je sais juste que XOR == OR && (!AND). Mais de là à traduire ça avec mes fils, bonsoir Quelqu'un pourrait m'aider à schématiser un tel montage svp ?

Résumé du matos autorisé : deux lampes évidemment, et des interrupteurs, V&V ou allumage simple, en nombre illimité.

Merci de votre aide

PS -> oublié de préciser : pas de télérupteur ici, on ne marche qu'avec des inters simples ou des V&V. J'ai essayé une dizaine de schémas, il y a toujours un cas où ça foire

Pas trouvé non plus pour le moment... ça n'existe pas, les va-et-vient bipolaires ?

Heu, ça veut dire quoi un va et vient bi-polaire ? Deux phases, chacune vers son neutre ? Avec ça, je me serais pas creusé la tête ^^

Oui, deux va-et-vient électriquement indépendants, mais mécaniquement couplés pour qu'il n'y ait qu'un seule bascule qui commande les 2 en même temps. On en trouve facilement pour de petits interrupteurs, mais dans l'électricité de bâtiment, je ne sais pas si c'est courant.

On peut le faire simplement avec un interrupteur 3 bornes et un interrupteur permutateur.

Comme ça :

J'ai le permutateur (Va et Viens), mais pas le 3 contacts justement ^^

Je pense que tu veux dire l'inverse

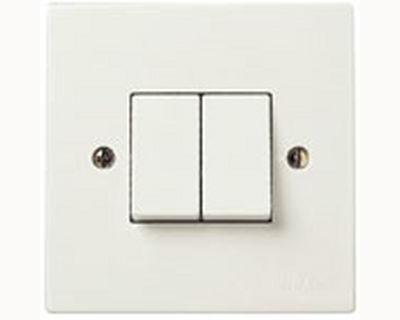

Le permutateur, c'est celui qui est composé de deux interrupteurs liés. Tu peux le remplacer par un double va-et-vient (l'un à côté de l'autre dans la même boîte) en lui mettant un bout de ruban adhésif dessus pour lier les deux bascules #bricolage#

Édit : en fait, j'ai mis contacts au lieu de bornes ^^

Ah ok ^^
Donc personne voit ce fameux montage ?
Moi qui pensait que ça se résumait à une combinaison de portes...

Mais tu es sûr que c'est possible avec que des interrupteurs et des inverseurs simples, déjà ?

(les interrupteurs ne sont pas des portes logiques hein )

(Et en avoir plus de deux ne sert à rien puisque tu veux n'avoir à appuyer que sur l'un des deux pour permuter les éclairages ^^ (à moins que tu aies des interrupteurs à commande électrique ))

Zerosquare (./10) :
Mais tu es sûr que c'est possible avec que des interrupteurs et des inverseurs simples, déjà ?

Non, mais le formateur a que ça

Zerosquare (./10) :
(les interrupteurs ne sont pas des portes logiques hein )

Ah oui c'est vrai

RHJPP (./11) :
(Et en avoir plus de deux ne sert à rien puisque tu veux n'avoir à appuyer que sur l'un des deux pour permuter les éclairages ^^ (à moins que tu aies des interrupteurs à commande électrique ))

Vrai aussi Si je comprends bien, foupoudav, non ?

Oui, en effet (sauf si tu veux faire un truc crade avec du scotch et un interrupteur de ce type)

Non non, merci, je travaille, moi, môssieur, je ne bricole pas !

(on se fait tuer par le formateur à peine le mot "bricoler" est prononcé, voire même pensé !)

entre tes deux inters va&vient, tu as 3 câbles normalement, il ne suffit pas de câbler les lampes sur les deux "extérieurs" ?

erf, à la relecture, ça rejoint la question de 0² sur les inters bipolaires...

Et schématiquement, t'as que deux câble, le troisième étant pour un interrupteur la phase de ton circuit, le second le retour lampe (neutre des inters). C'est le premier truc qui m'est venu à l'idée, mais t'as une chance sur deux d'avoir les deux lampes éteintes. Mais ça permet de permuter, en effet, mais avec deux actions sur les interrupteurs, alors que je cherchais à n'en avoir qu'une.
