Je n'ai pas de TV CRT (enfin si probablement dans un coin mais elle mange deja du RGB)

Au moins passer autre le modulateur RF, et directement appliquer le composite, au mons une degradation de moins :/
La conversion HDMI => Analogique est bien sur obligatoire, mais pas la conversion vers le RF

Et je pense qu'il y a moyen de faire plus simple en drivant directement le tube, quitte a reutliser l'elec de la TV, mais pas passer par le tuner RF sérieux (surtout avec du NTSC)

yakafokon.

http://imgur.com/gallery/PE8WI/comment/34075975

J'ai essayé de brancher une PS2 sur le mien, mais les TV Tuner PAL ne sont pas compatibles 60 Hz

Sinon j'ai chopé ce petit téléviseur:



Compact et très mignon, avec entrée composite, mais malheureusement incompatible 60 Hz.

Oh oui, c'est mignon comme tout

Regarde s'il n'y a pas un potentiomètre "V. Hold" caché quelque part. En le réglant, tu peux potentiellement arriver à lui faire accepter du 60 Hz (mais il faudra le rerégler ensuite si tu veux revenir au 50 Hz).

Joli joli mais ca à un peu trop de couleurs

J'ai examiné le service manual de la téloche et j'ai examiné l'intérieur mais aucune trace d'un éventuel V. Hold.

Sinon une fois en 60 Hz je reviendrai jamais en 50

faut le schéma

http://www.mirari.fr/de1b

Voilà. Je vais réexaminer ça un jour où j'aurai le temps.

boudiou

Attention quand même, ne pas faire de manipulation dans un CRT sans le diplôme kivabien

Blague à part un CRT même débranche peu être dangeureux, et sur un machin microscopique c'est encore plus simple de toucher un truc qui faut pas, donc grande prudence requise!

Ouaip .. cela peut devenir un bon défibrillateur si on touche les mauvais endroits

godzil: ok, mais ca reste localisé quand même. faut pas jouer a la ventouse et au flyback. apres... y'a ptet quelques condos mais ca, on sait bien qu'il faut attendre leur décharge.

la ca semble mal barré:
-tout le traitement vidéo est fait dans un seul chip
-le support du 60 Hz demande a autoriser la synchro verticale sur cette fréquence
-la synchro ici a l'air faite avec une PLL dans le chip

Il doit donc falloir changer des composants discrets, mais aucune idee des quels. ca n'a pas l'air réglable effectivement

Squalyl ca depends des moniteurs, mais les machins de petite tailles, il y a tout un tas d'endroit ou pendant que tu fait les reglages avec le bousin en marche tu as des points chaud, et pas seulement la HT hein, le 230 ca ne pardonne pas trop.

Suivant comment est construit le truc, tu peux avoir besoin d'un tournevis isolant assez grand pour aller triturer un potar perdu entre des tensions dangeureuses.

(l'ecran de l'apple IIc a ce probleme par exemple, pour toucher au reglage de V ou H lock il faut faire passer le tournevis tres proche du transfo principal.

Bref, ce n'est pas tres compliquer de faire des reglages, mais la prudence reste de mise et de bien se familiariser avec le truc, ETEINT avant de chercher a faire des reglages

J'ai déjà réglé des moniteurs CRT, en portant des gants d'électricien et en isolant tout le tournevis avec du ruban adhésif. J'ai même déjà du faire des réglages sur un moniteur allumé. Je sais c'est pas malin mais quand on veut régler une image ça va bien plus vite que allumer et éteindre à chaque fois

Enfin pour cette petite télé j'ai bien peur de devoir la laisser en 50 Hz

Tu n'as pas le choix de toutes maniere, certains reglages si tu le fait a l'aveugle c'est quasiment impossible (focus, orientation, H/VLock etc..)

Bon sinon le TV Tuner PAL du Game Gear ne prend pas le 60 Hz.

Je me suis toujours demandé ce qu'étaient les deux bandes grises en bas de l'écran:


Je me demande si on peut modder un TV Tuner en 60 Hz. Voyons voir.

Nhut (./106) :
Je me suis toujours demandé ce qu'étaient les deux bandes grises en bas de l'écran:

Les données télétexte?

Nhut: ben.. deux bandes grises non?

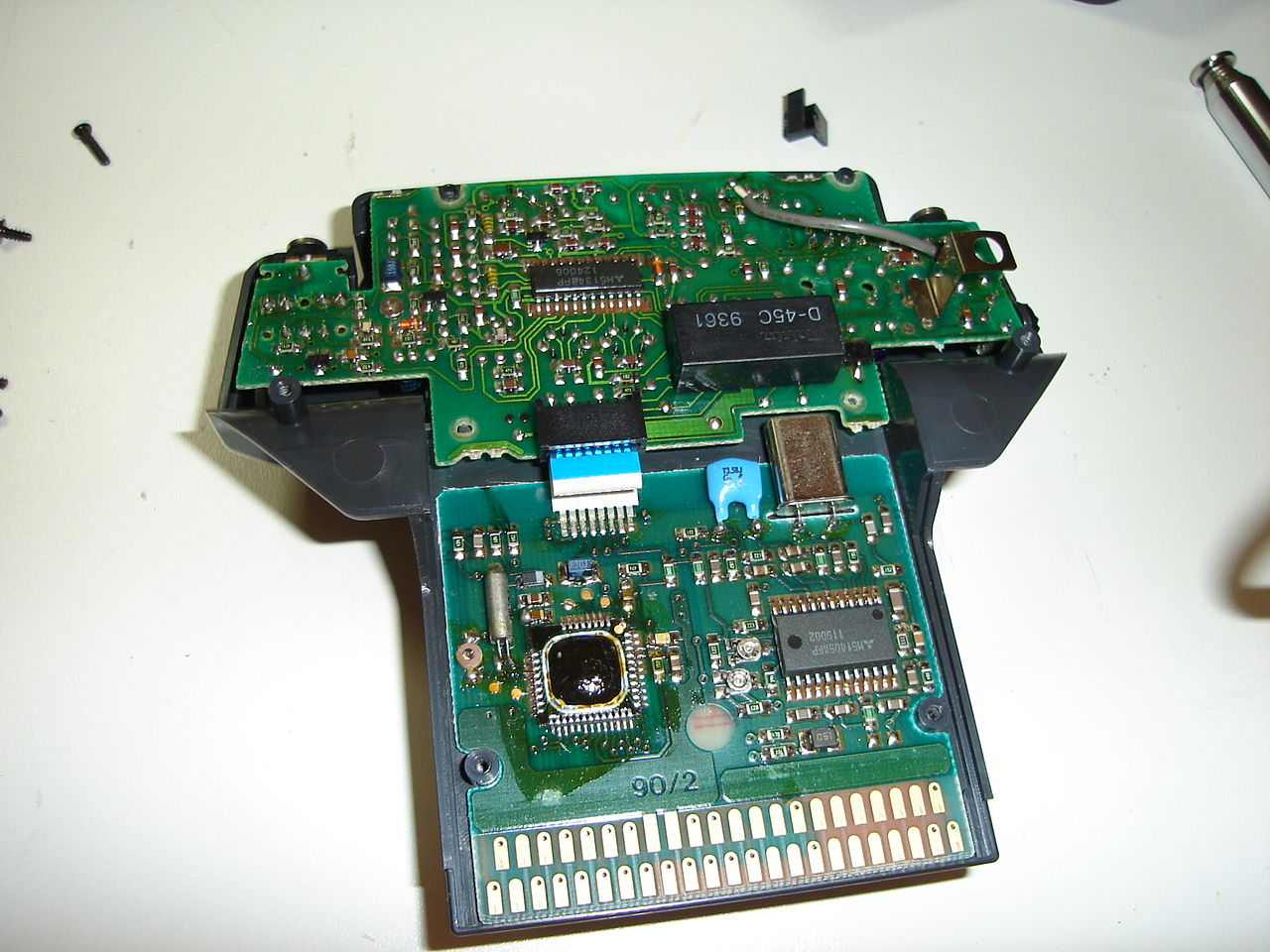

Il n'y a pas moyen de le modder de façon simple.

Le souci est le chip ssur la PCB du bas: M51403FP. Cette puce ne décode qu'un signal PAL/SECAM.



Ce qui fait qu'un TV Tuner PAL ne sera jamais que PAL.

Sur les TV Tuner NTSC l'image est en plein écran.

C'est absurde sachant que le PAL/SECAM a plus de lignes que le ntsc...

squalyl (./102) :
la ca semble mal barré:
-tout le traitement vidéo est fait dans un seul chip
-le support du 60 Hz demande a autoriser la synchro verticale sur cette fréquence-la synchro ici a l'air faite avec une PLL dans le chip

http://www.datasheet4u.com/datasheet/M/5/1/M51413ASP_MitsubishiElectric.pdf.html

D'après la doc, le composant est déjà prévu pour gérer les deux modes. La sélection 50/60 Hz a l'air d'être faite par la broche 25. Il se peut que ça suffise pour faire accepter des signaux vidéos en PAL60.

Pour le supporter le vrai NTSC, il y a une sélection PAL/NTSC sur la broche 34. Il faudra remplacer le quartz sur la broche 33 par un modèle à 3.58 MHz. Y'a peut-être quelques autres composants passifs à changer aussi.

L'idéal serait de modifier la TV pour pouvoir rentrer du RGB directement. Faut voir si c'est possible facilement et sans risque (isolation par rapport à la haute tension).

Beau projet

Cette vidéo est pour Godzil, il sait pourquoi :

Lol

Marrant !

joli

• Zerosquare n'aime pas les modulateurs, ça fait de la neige

(mais les télés pré-Péritel n'ont souvent pas d'autre option, à moins de rajouter une entrée composite, ce qui n'est pas toujours évident)

C'est beau !

Au local on a une vieille TV comme cela !

Je suis tombé par hasard sur cette vidéo, à la fois Godzilesque et Zephique :
