Rétro-éclairez votre Game Boy! - Page 1

Nintendo n'a jamais voulu le faire. Ben on n'a qu'à le faire, nous, non mais.

C'est la foire aux mods! Après la NGPC, voici venir la lumière sur Game Boy, le vieux, l'original, le meilleur (). Attention c'est pas du front light mais du vrai back light. Si si parfaitement Madame, du back light!

La méthode est relativement simple et ne nécessite pas de matériel super sophistiqué à commander à l'armée.

Place au tuto

http://der-warst.de/seiten/gameboy-backlight.htm

toi pas connaître la "light" ?

Pas sur ce modèle de GB...

Moi connaître la Game Boy "Light" mais elle pas sortie du Japon alors que autre Game Boy se trouve quasi par terre. En plus moi aimer design bien root du vieux Game Boy original. Moi aussi savoir que GBA SP permet jouer jeux Game Boy avec lumière mais moi m'en caler. Toi avoir d'autres questions?

On sait un peu près tous que la Game Boy Light n'est sortie qu'au Japon et a été retiré des rayons très rapidement par Nintendo.

Sur le premier modèle de GB, je trouve ça assez tripant de rajouter cette option. Et puis tout ce qui rentre dans le cadre de la bidouille est intéressant en soit

lol nhut

Bon j'ai chopé un vieux Game Boy pour 5€ en broc et je me suis acheté une LED superbright dans un bazar d'électronique (2.5€).

Il est vrai que le montage est relativement aisé, bien que j'aie du y passer plusieurs heures (j'en ai profité pour apprendre le maniement du fer à souder aussi ). Si je devais le refaire ça ne me prendrait pas aussi longtemps, une heure grand max je pense. Le plus dur est d'ajuster la LED bien contre le plastique.

Quid de la qualité? Ben... en fait ça dépend de la qualité du montage donc de la dextérité de l'opérateur. J'en arrive à un résultat assez satisfaisant. Voyons...
Déjà la lumière n'est pas uniformément répartie sur l'écran, elle est plus intense à gauche (emplacement de la LED). C'est très difficile de voir ce qui se passe dans les coins droits de l'écran.

On peut y jouer dans la nuit la plus complète à condition de se décoller la rétine Les jeux où ça bouge beaucoup sont à déconseiller très fortement: déjà que l'écran GB est assez mauvais, si en plus on y joue la nuit on est certain de crever (testé sur Kung-Fu Master et Mario Land)
J'essaierai cete nuit avec un jeu de réflexion et un RPG pour voir.

J'ai pas encore regardé pour l'autonomie vu que mes tests se faisaient sur secteur.

Alors, c'est utile ou non? J'aurais tendance à dire oui, pour pouvoir jouer dans les endroits où la lumière faut défaut sans devoir se contortionner comme une guimauve

Conclusion: c'est une Wormlight interne. ça sert de complément lumineux mais ça ne remplace pas une bonne vieille lampe de chevet.

Pas de photos, parce qu'on ne voit que la LED et pas l'écran...

Sympas (surtout pour le budget) mais bon si c'est pour se fare mal aux yeux je pense qu'il est préférable de prendre une gba c'est plus sûr .

quitte à prendre une GBA, autant prendre une machine nouvelle génération ou on peut y caller des dizaines de Roms (GP32, GP2X, Zodiac, PSP) ...

mais bon, avoir une brique entre les mains et 4 piles, c'est toujours un plaisir ^^

ça me fait penser à une BD espagnole http://i11.photobucket.com/albums/a164/sogetsuchan/portablecomic-03.gif

clovis27 (./9) :
quitte à prendre une GBA, autant prendre une machine nouvelle génération ou on peut y caller des dizaines de Roms (GP32, GP2X, Zodiac, PSP) ...

Corrigé.

Blague à part, aucune console, aucun émulateur ne remplacera jamais le côté old-school, le design, l'écran épinard du vieux Game Boy. De plus les fans de musique électronique (là d'où vient le tuto d'ailleurs) considèrent son haut-parleur comme irremplaçable.
Alors oui il existe des émus et des machines plus puissantes où on peut caler des dizaines de roms mais justement, on s'en cale!

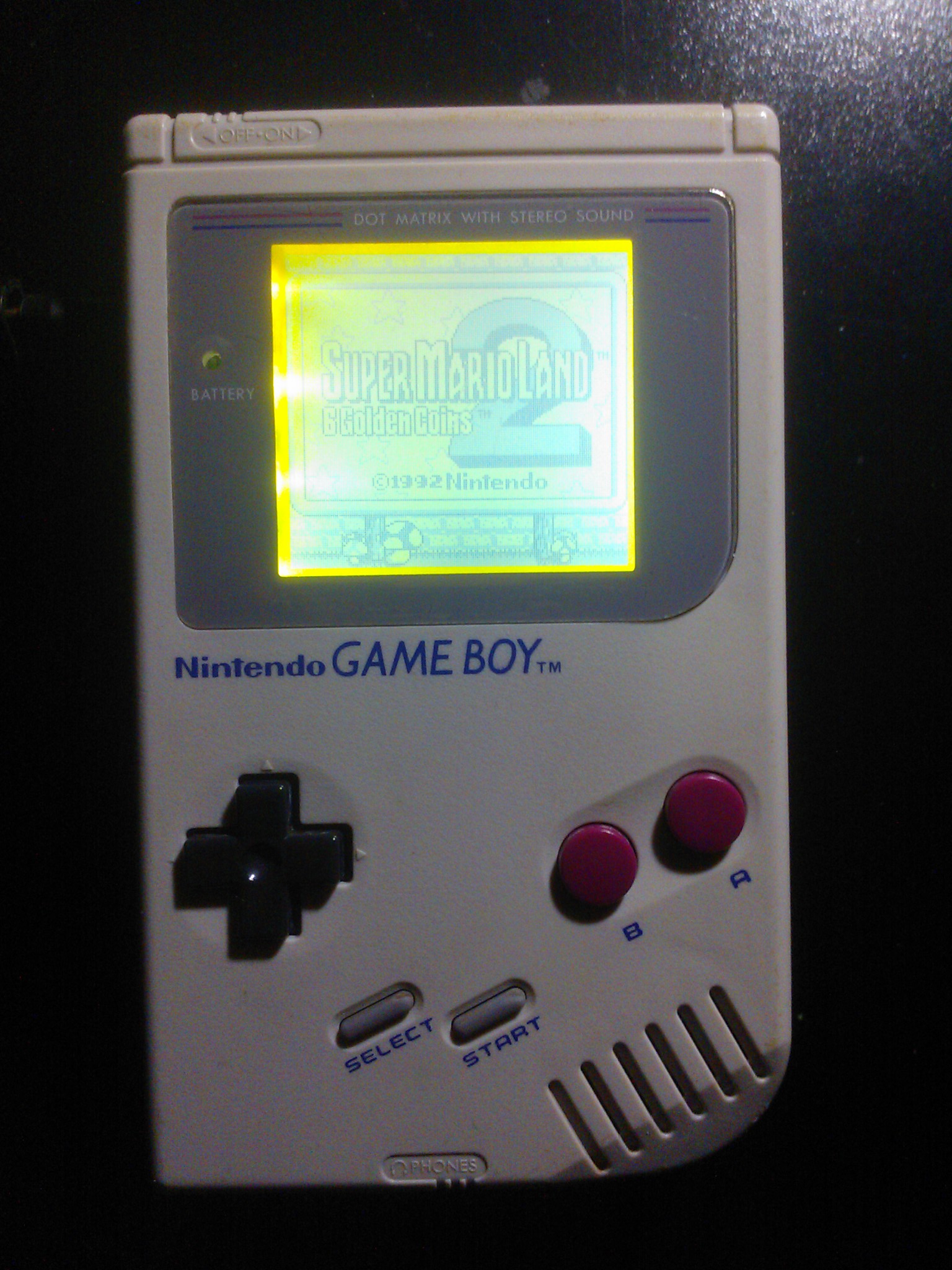

IT'S ALIIIIIVE!!!



C'est nettement mieux Oubliez tout ce que j'ai dit avec les jeux qui bougent et les coins non éclairés! C'est net et l'éclairage bien que non uniforme est beaucoup mieux réparti.

Comment ai-je fait? Simple: j'ai récupéré un écran de PSP explosé, j'ai démonté le rétroéclairage, j'ai sorti la plaque conductrice de lumière et les filtres que j'ai coupé en deux pour les faire rentrer sous l'écran Game Boy, et voilà

A moi les joies du Game Boy original où je veux, quand je veux, comme je veux. Y a des jours comme ça où je m'aime

L'écran a quelques défauts (des simili-griffes notemment) dues à une fausse manip'. Je vais sûrement revendre le Game Boy et m'en bricoler un nouveau

Tres bon boulot ca donne envie de rejouer à la gb .

L'an passé j'avais parlé d'un mec qui a mis à disposition un tuto permettant d'adapter un front-light de GBA SP à une NGPC. Une petit bricoleur a utilisé cette technique pour éclairer son GB de base. Le résultat a l'air nettement meilleur que mon bazar (mais c'est plus cher par contre )

En effet, c'est assez "classe"

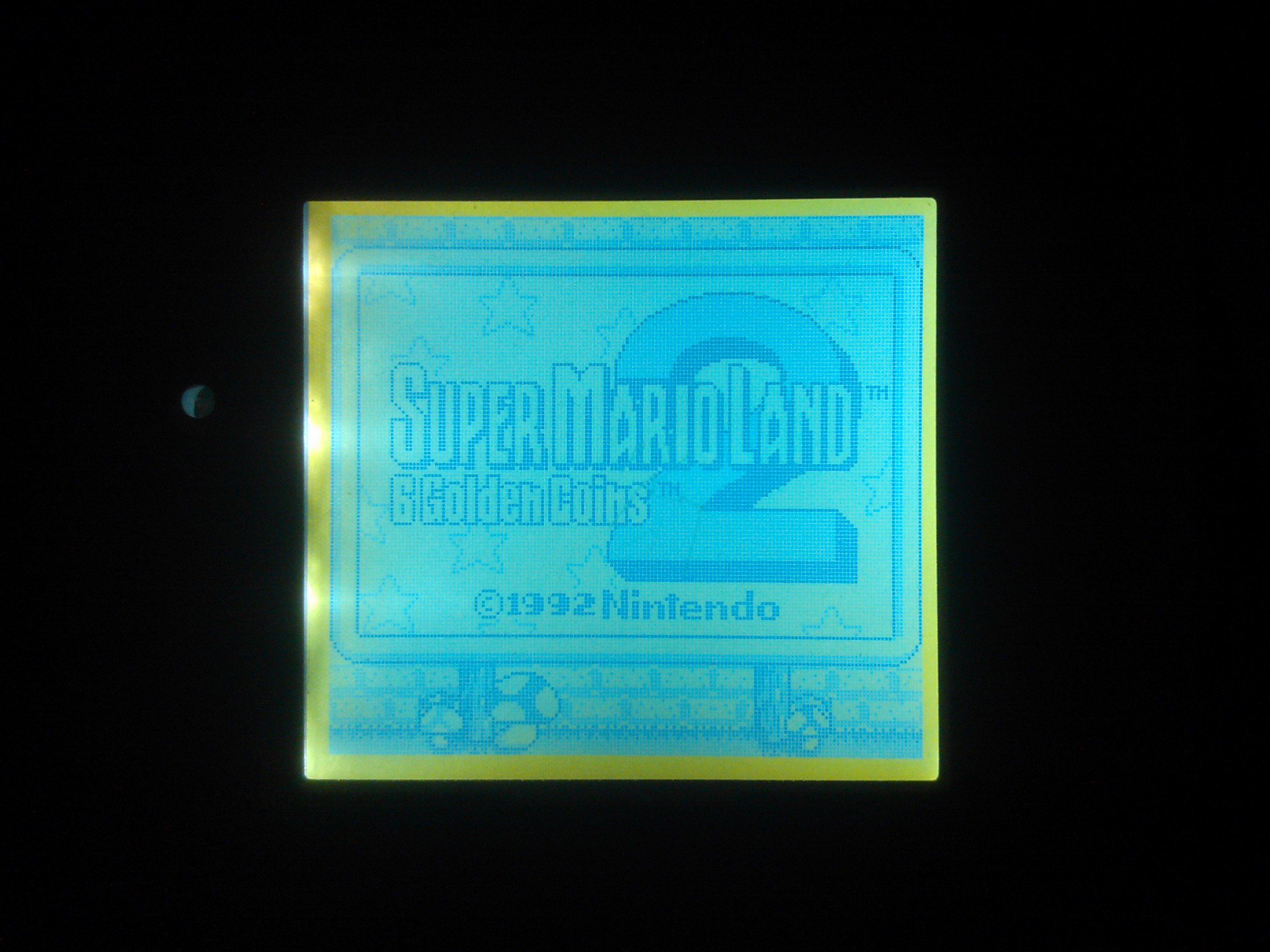

Deux dernières photos plus nettes avant de revendre la bête (need sioux)

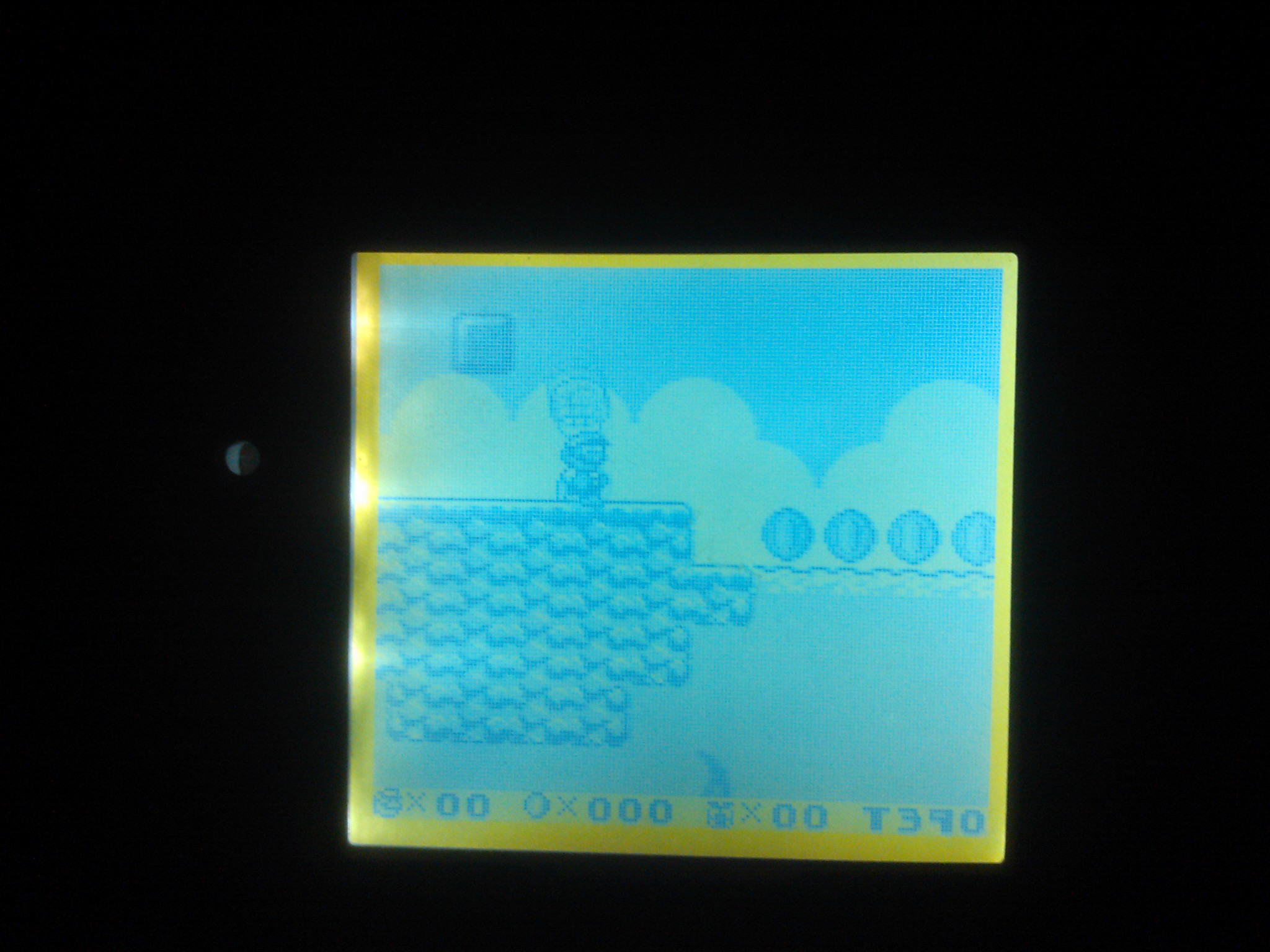

Dans la pénombre:

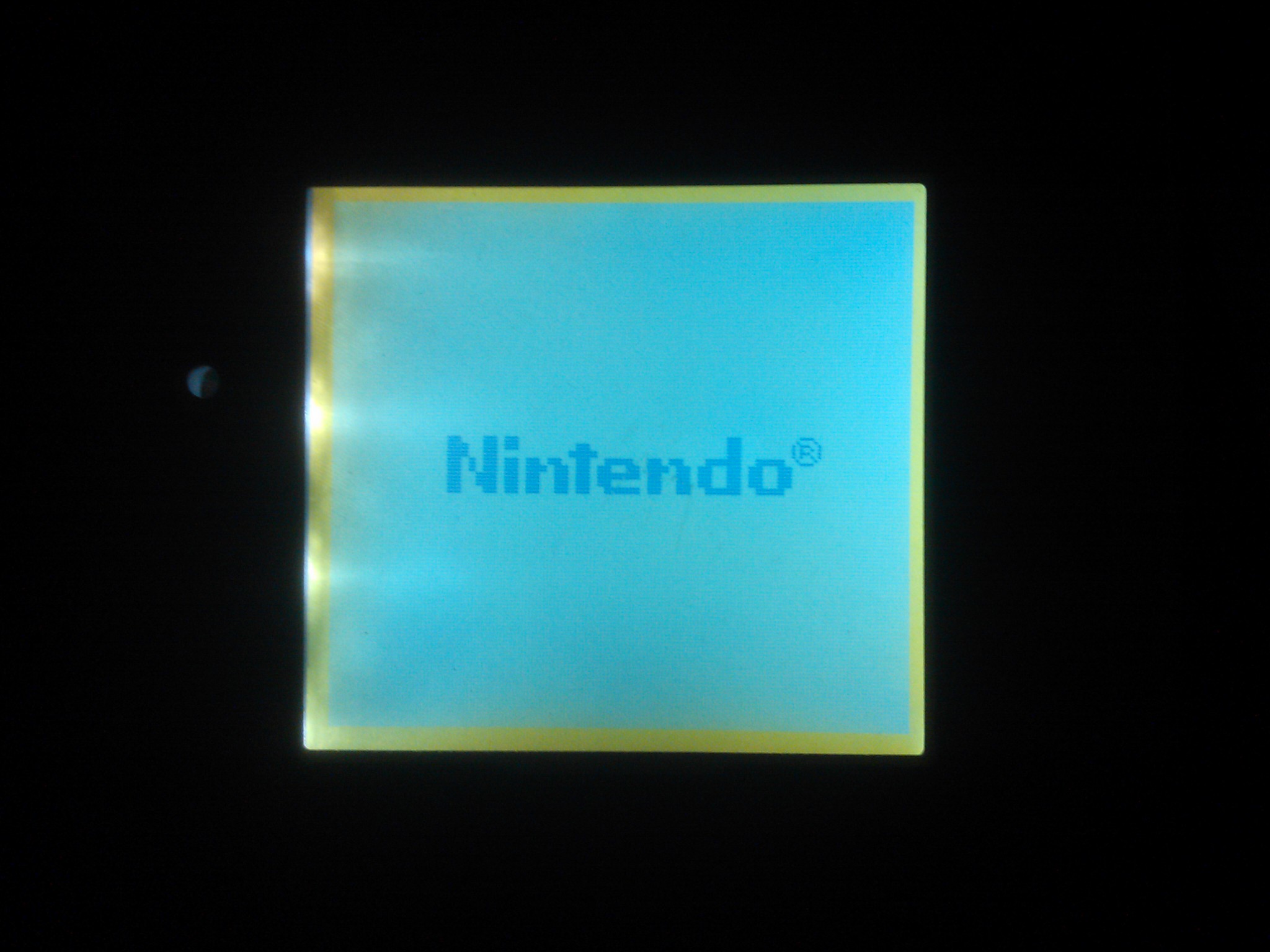

Dans le noir complet:


Franchement c'est pas du niveau du front light ci-dessus mais ça reste pas mal. Enfin je trouve

Re à tous

En vue de rétro-éclairer ma WonderSwan fraîchement reçue (qui fera l'objet d'un topic futur, stay tuned), j'ai redémonté mon Game Boy backlight. C'est là que je me suis rendu compte qu'il manquait un truc : le miroir à l'arrière. Je l'avais remplacé par une feuille d'alu, ce qui était bien mais pas top.
En chipotant dans ce qui restait du backlight PSP j'ai trouvé une feuille métallique rigide mais fine qui faisait office de miroir. Elle était bien cachée la salope. Je ne l'avais pas vue la première fois, c'est pourquoi je l'ai oubliée et remplacée par de l'alu.

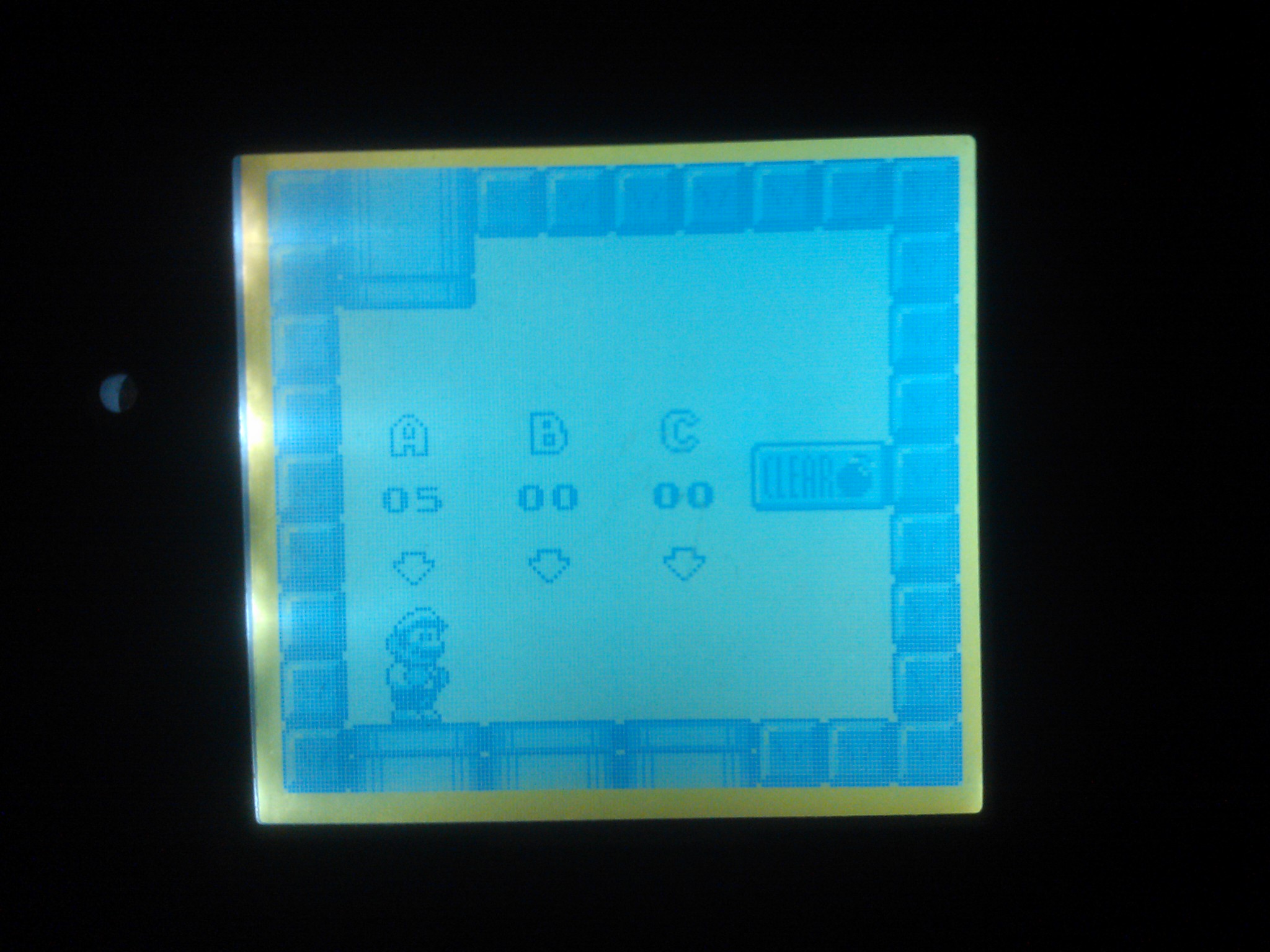

Maintenant que cette feuille-miroir a été placée, le backlight est enfin complet, et il brille comme jamais Il rivalise de qualité avec le front-light GBA SP à présent.

La lumière est désormais quasi uniforme sur tout l'écran, les coins sont très bien éclairés. En bref c'est parfait











Bon sur des photos c'est pas flagrant, mais en vrai on est surpris par la qualité du rendu
Exemple: regardez l'écran titre de Pokémon Jaune, en bas à gauche. Le "1995" n'est pas très lisible. On le devine plus qu'on ne le lit. Avec le miroir à l'arrière on peut le lire aisément

Ne vous inquiétez pas, maintenant qu'il n'est plus possible de l'améliorer je ne vous embêterai plus avec ça

Très réussi

En effet très belle réalisation !

Je suis tombé dessus en cherchant des vieux Palm HS pour en récupérer le backlight vert bien oldschool ().
Ce site vend des kits de backlighting pour Game Boy. Intéressant si on ne trouve pas les matériaux pour un backlight maison.

http://nonelectronics.com/catalog/index.php?main_page=product_info&cPath=10&products_id=60&zenid=330811d7792ccccff7553d4a9550d6d2

15$ + fdp ça me semble un peu cher dans la mesure où une LED blanche coûte 2.50€ et une plaque conductrice de lumière se récupère sur les écrans PSP HS, mais au moins là vous avez du matériel de qualité fait exprès pour. Pas besoin de s'emmerder à limer et à ajuster une LED bien contre une plaque elle aussi à ajuster.

ça n'a pas l'air de trop mal donner:



Le mec a choisi un backlight orange. Beurk.

On devrait pouvoir adapter ça à la Wonderswan, allez savoir. Par contre ça me semble carrément trop faible pour une Game Gear

EDIT:

Nhut (./20) :
Je suis tombé dessus en cherchant des vieux Palm HS pour en récupérer le backlight vert bien oldschool ( ).

C'est ça que je voulais faire:



RE-EDIT:

Je me suis intéressé aux backlights verts car ils n'ont pas l'air de beaucoup consommer, en plus de produire un éclairage certes faible mais uniforme.

Les backlights verts c'est de l'électroluminescence, et ça ne marche pas de la même façon que l'éclairage classique aux LEDs. Les LEDs fonctionnent en courant continu. Mais l'électroluminescence fonctionne en courant alternatif à très haute fréquence, et nécessite un "inverter" pour cela.

Voilà le pourquoi du petit boîtier sur la Wonderswan EL:


Par contre il n'y a pas ce boîtier sur les Palm et autres montres digitales. J'en déduis que cet inverter n'est pas toujours nécessaire, ou alors on a pu le miniaturiser, ou alors ces objets n'utilisent pas l'EL...

Je demande l'avis d'un spécialiste du sujet (déjà rien que pour voir si j'ai bon ou si je viens de raconter que des conneries )

Le dernier rendu est vraiment bien je trouve !

Nhut (./20) :
Par contre il n'y a pas ce boîtier sur les Palm et autres montres digitales. J'en déduis que cet inverter n'est pas toujours nécessaire, ou alors on a pu le miniaturiser, ou alors ces objets n'utilisent pas l'EL...

Si si, il y a bien un inverter dans ces objets, mais il est tout petit

EDIT : celà dit, question consommation, je suis pas persuadé que tu y gagnes par rapport à un backlight à LED.
Par contre, l'idée de rétroéclairer en vert pour les LCD monochromes est pas bête : vu que c'est la couleur à laquelle l'œil humain est le plus sensible, c'est comme ça que tu auras le meilleur rendement luminosité/consommation électrique. Tu devrais essayer d'acheter un LED verte super lumineuse (ça se trouve), quitte à la faire marcher bien en-dessous de sa puissance normale (certaines LED prévues pour 20 mA éclairent déjà bien fort à 1 mA, par exemple).

J'étais au courant pour le backlight vert qui est la longueur d'onde à laquelle l'oeil humain est le plus sensible. C'est pour ça que les Palm, les vieux téléphones portables et certains tableaux de bord de bagnoles sont verts

Intéressants les inverters miniaturisés, je me demande si ça peut se trouver ou se récupérer dans un appareil HS. Au pire je m'orienterais vers la piste des LEDs vertes (le truc c'est qu'il faut que la LED soit assez puissante pour pouvoir éclairer tout l'écran, même les coins :/)

Tiens, je suis tombé sur ce document au boulot, ça devrait intéresser notre fan des backlights toutes catégories :
http://www.densitron.com/uploadedFiles/Displays/Support/LED%20Backlight%20Technology%20White%20Paper.pdf

Extrêmement intéressant, merci

Changes pas

Voilà, je viens d'en refaire un bon, parfait à 100%.

Il y a quelques semaines j'avais acheté sur un site chinois (aliexpress.com pour ne pas le citer) une plaque de "front light". Une LGP (Light Guiding Plate) avec quatre LED collées dessus. ça a l'air transparent et ça ne coûté que 10$. Pourquoi pas me dis-je, je vais tenter le coup du frontlight Game Boy Color, j'avais justement pas envie de sacrifier une GBA SP pour ça. Je me suis bien fait avoir, car on ne voyait rien à travers. Frontlight, mon cul ouais. J'étais dégoûté. Jusqu'à ce que je me rende compte que c'est en fait une excellente plaque de backlight. J'ai décidé de la monter dans un Game Boy, en rajoutant des filtres provenant d'un backlight PSP et en suivant les plans de mon ancien montage, et voici le résultat:











Le résultat est vraiment propre, encore plus que le backlight précédent. Les quatre LED brillent de mille feux. Par contre je n'ai aucune idée quant à l'autonomie de la bête. Va falloir faire des tests et rajouter une résistance si besoin est.

- EDIT -
Tiens c'est bizarre, normalement c'est pas aussi bleu. Ce doit être mon appareil photo qui fait ça. C'est sensé tirer plus vers le vert-bleuté.

C'est vraiment réussi, on dirait une vraie GameBoy Light

(par contre rajoute une résistance ou tes LEDs risquent de cramer )

C'est beau ça

J'ai rajouté une petite résistance (47 ohms) dans le montage, c'est tout de suite moins agressif.
