mon idée en croisant ton topic c'est qu VSS et GND sont à mettre au même potentiel.

Ici ils pinaillent entre GND GROUND terre etc et VSS, potentiel des sources des transistors CMOS, qui est le 0V, à connecter à ce qu'on appelle habituellement "gnd"

la première ligne noire est typique d'un afficheur non initialisé dont le contraste est à fond (V5 connecté à GND ou à un très faible potentiel).

je crois moyen à un problème de timing, en général ces machins sont plutot tolérants.

Déterrage de topic! Je viens de remonter ma TD6 et suis désormais équipé d'un meilleur fer à souder, une loupe et surtout d'un analyseur logique. Je compte bien relancer la bête d'ici le printemps! Je vous tiens au jus

Déterrage 3000

Autant vous dire que je kiffe ce jour béni des dieux où j'ai enfin mis la main sur le service manual de la TD6

Bon j'avais soudé des fils pour faciliter la connexion à un LCD externe, je viens de tout virer et ai commandé un connecteur JST (16 broches, 2.00mm pitch) afin d'avoir un truc plus propre et plus pratique pour taffer car avec els fils mon analyseur logique me donnait des résultats incohérents, je pense que le Jonas de 2014 avait soudé ça comme un porc

Il s'avère que le pitch (écart entre 2 broches) est de 1.50mm et non 2.00mm

Une mesure entre 10 pins / 10 aurait suffit à voir mon erreur plutôt que de mesurer entre 2 pins ! J'ai commandé des JST 1.5MM (série ZH), ce projet n'en finira donc jamais Du coup j'en ai aussi profité pour commander du XH pour souder sur le connecteur JTAG et faire joujou un peu

Pour référence (car je l'ai appris qu'aujourd'hui donc ça peut servir pour les éternels noobs des connecteurs comme moi, voici la nomenclature des connecteurs JST :

Pitch	Dénomination JST
1.00mm	JST-SH
1.25mm	JST-GH
1.50mm	JST-ZH
2.50mm	JST-XH
2.54mm	JST-RE (le bon vieux 0.1" habituel)

EDIT: ha bah tiens WIkipedia a un tableau bien fait: https://en.wikipedia.org/wiki/JST_connector

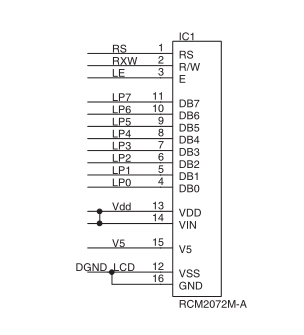

Pour toutes celles et ceux qui voudrait remplacer l'écran par le même d'origine vous pouvez le trouver sous la référence RCM2072 ce qui vous donnera la liste des appareils suivants :

Roland RS-70
Roland RS-50

En effet pour des raisons d’économie de coût les constructeurs réutilisent souvent des composants entre les séries. Perso ça m'a aidé pour l'écran de mon enregistreur Tascam DR-100 (compact et devant être transporté donc il fallait absolument que je retrouve l'écran d'origine car sinon impossible de rentrer tout ça dans le boîtier) ou en cherchant la ref de l'écran je suis tombé sur le Tascam GT-R1, appareil nettement moins cher bâti sur le même châssis et disposant du même écran. Du coup j'ai acheté un modèle HS d'occaz et ai cannibalisé l'écran

Purée je viens de recevoir mes JST ZH en 1.5mm ça passe pas

On dirait que le pitch est compris entre 1.50 et 2.00mm

Je vais voir ce qu'il existe en connecteur avec pitch de 1.75mm, ce projet me rend dingue ^^

EDIT c'est soir 1.7mm soit 1.8mm dixit farnell, et la datasheet du LCD d'origine (enfin le modèle le plus proche que je peux trouver soit un RCM2072) indique "pitch 1.8" donc je suis parti sur du 1.8mm et si je trouve rien je sens que je fais faire faire un ptit PCB adaptateur de 1.8mm en 2.54mm et ça sera marre

Damn rien en 1.8 et sinon il y a du connecteur en pas de 1.78mm mais à plus de 6 balles les 21 broches
